W350五轴加工中心

详细信息

一、产品信息

西马特W350五轴加工中心是一种小型、教育经济型五轴机床。采用龙门动梁式设计，摇篮式AC转台，带RTCP刀尖跟随功能，是一款真正的五轴五联动数控加工中心，而非3+2式的假五轴。机床可选装西门子、海德汉、广州数控、华中数控、台湾新代、西马特SIEG等五轴数控系统做为人机对话窗口来对机床进行操作的模式。能加工黑色金属不锈钢、45号钢，有色金属铜、铝及塑料和木头等不同材质工件；可进行各种复杂零件的加工。

西马特W350五轴加工中心搭配USW5虚拟机床，虚拟机床内建模与真实五轴加工中心完全一致的仿真模型，可在虚拟机床上完成五轴的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序，可直接发送到真实五轴加工中心上进行真实加工。大大提高设备操作的安全性。是五轴加工真正成为学生敢动手，愿上手的教学实践。可显著提升教学效果。

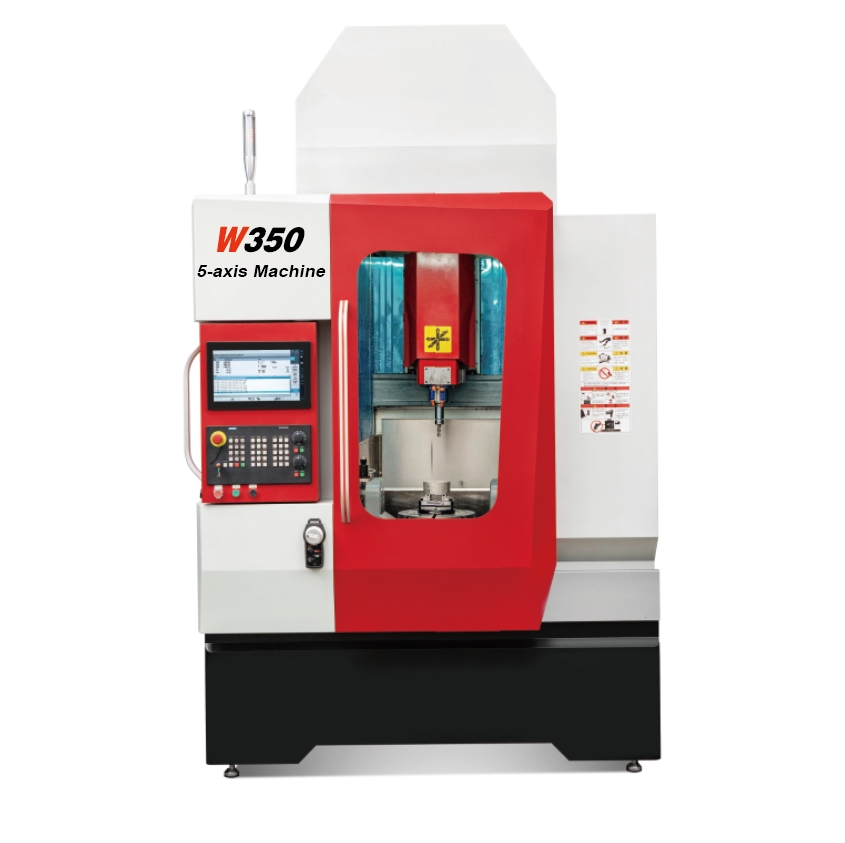

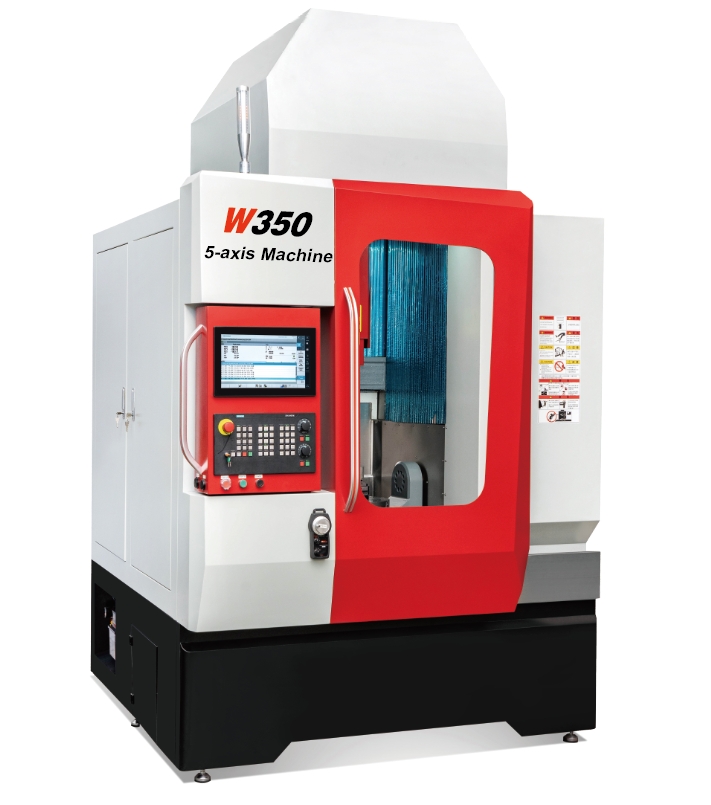

W350五轴加工中心

二、结构特点

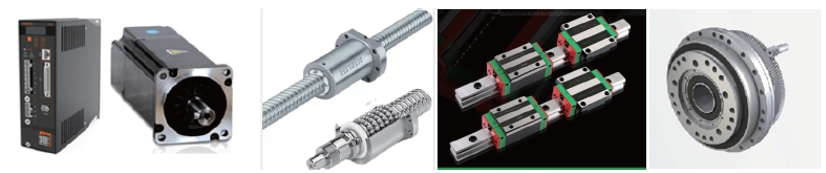

高精度总线伺服系统 20000转高转速主轴 台湾丝杆、导轨 进口谐波减速器

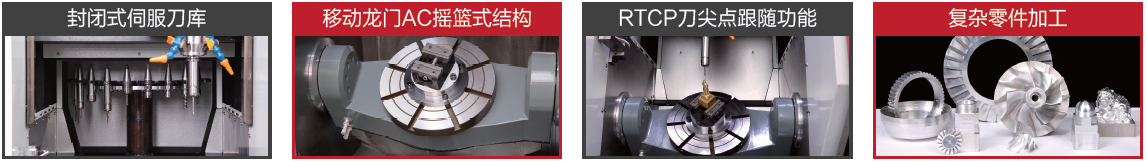

• 摇篮动梁式结构，刚性好、精度好。

• 相同加工行程下机床的外形尺寸小、能耗低

• 真5轴机床，系统带RTCP功能。

• 适用于中小零件高精度和复杂零件加工。

• 机床配套有数字孪生模型仿真软件，解决了5轴机床操作难度大，和实际加工危险系数高等难题。

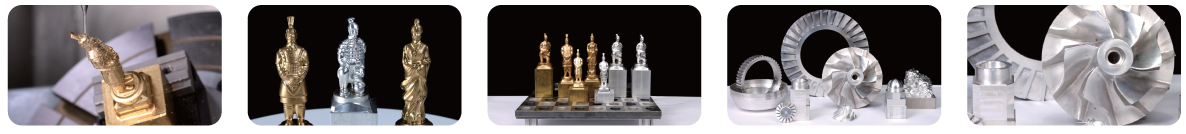

•  复杂零件加工

三、五轴系统

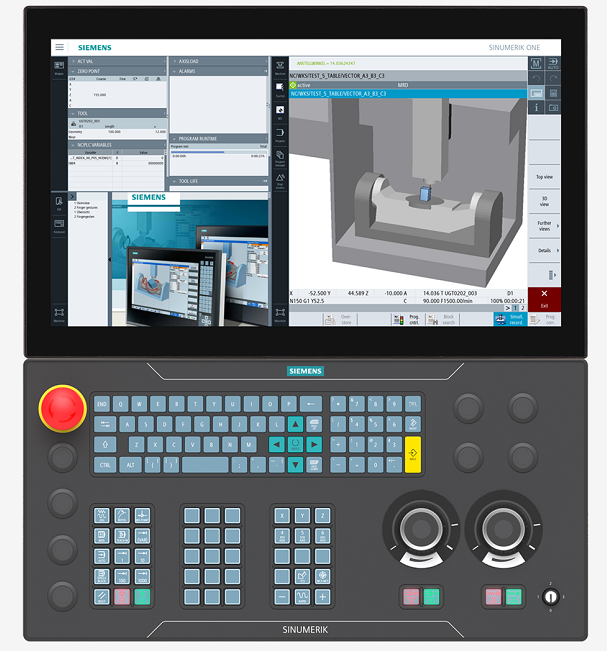

采用SINUMERIK ONE系统

Sinumerik One具备的Top Speed 功能能够显著提升机床的加工速度，甚至达到其物理极限。在模具生产过程中，Top Speed 功能可与成熟的Top Surface（臻优曲面）功能协同工作，既可保证加工效率又可保证加工精度，如果通过高速整定循环激活了 DYNPREC（动态精度），还可以在细微之处体现极致的高精度。智能负荷控制 （ILC） 功能则有助于改善机床的动态性能。可根据机床轴加速时当前工件的重量（而非最大工件重量）对机床轴控制作出动态调整。利用智能动态控制（IDC）功能，可以实现机床轴的动态参数和控制参数的轴间平衡，实现机床工作区内的参数优化，从而使机床达到更好的动态性能和更高的精度。

SINUMERIK ONE 是一种适用于高生产力机床的开创性数控系统。但它远不止是一个功能强大的硬件创新。由于采用了数字化双胞胎，它能够在完全虚拟的环境中仿真和测试工作流程。通过 SINUMERIK ONE，虚拟过程变为真实世界管理的引导因素。数字化双胞胎将真实机器的非生产时间缩短到最低水平。

将真实世界与虚拟世界融合在一起

新的 SINUMERIK ONE 是专门实现智能制造而设计的。

• 数字化双胞胎是数控系统不可分割的一部分，虚拟和真实数控融合在一起，相互补充

• 数字化优先战略大大缩短了产品开发和投放市场的时间

• 提高了网络和数据通信功能

• 虚拟调试准备大大缩短了真实调试的时间

• 数控性能显著提高

• 集成的 SIMATIC S7-1500F PLC 大大缩短了停产时间，并且可全面集成到 TIA Porta

四、随机附件

规格参数

可选附件
