一、三轴虚拟机床USW3介绍

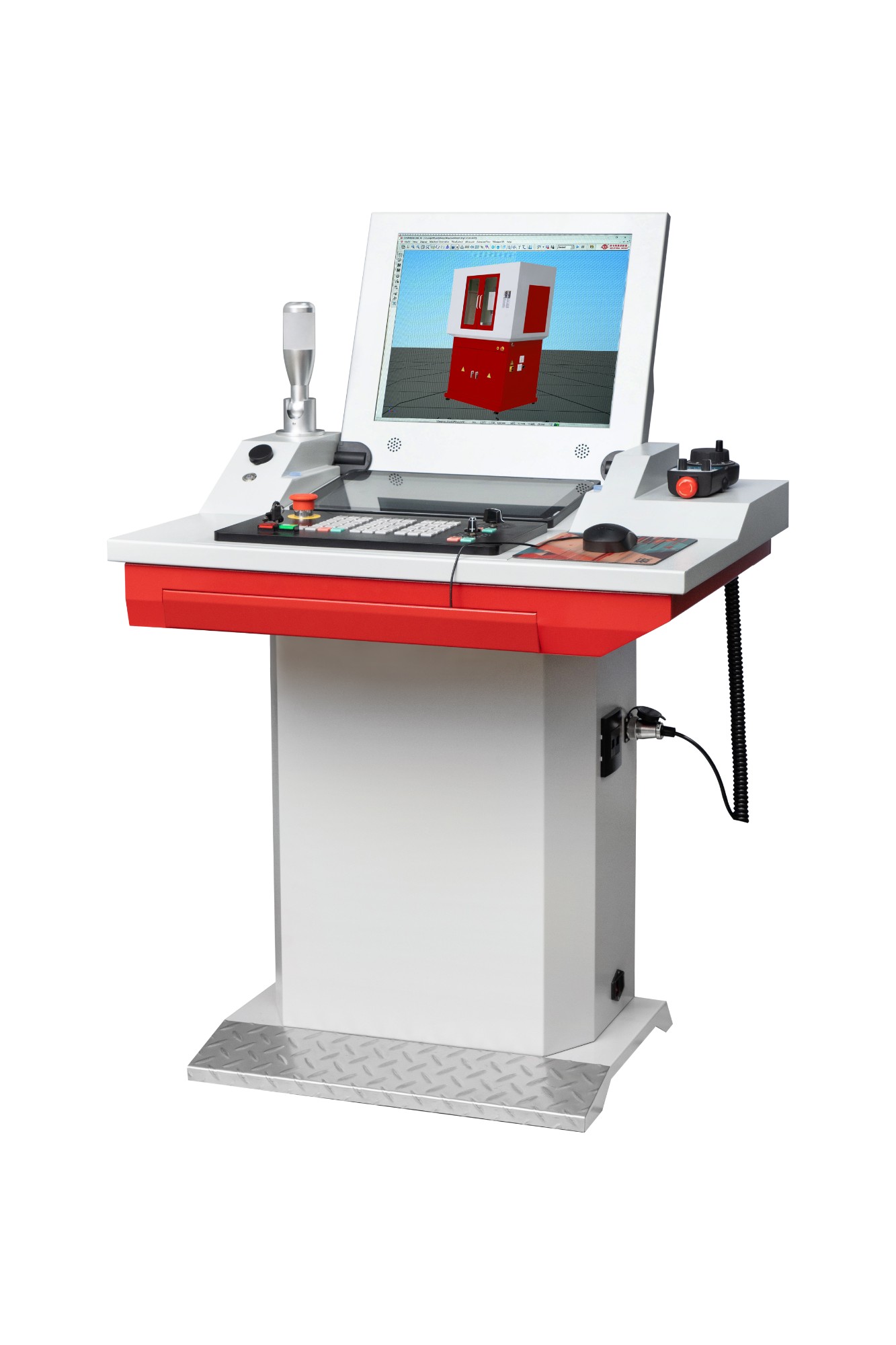

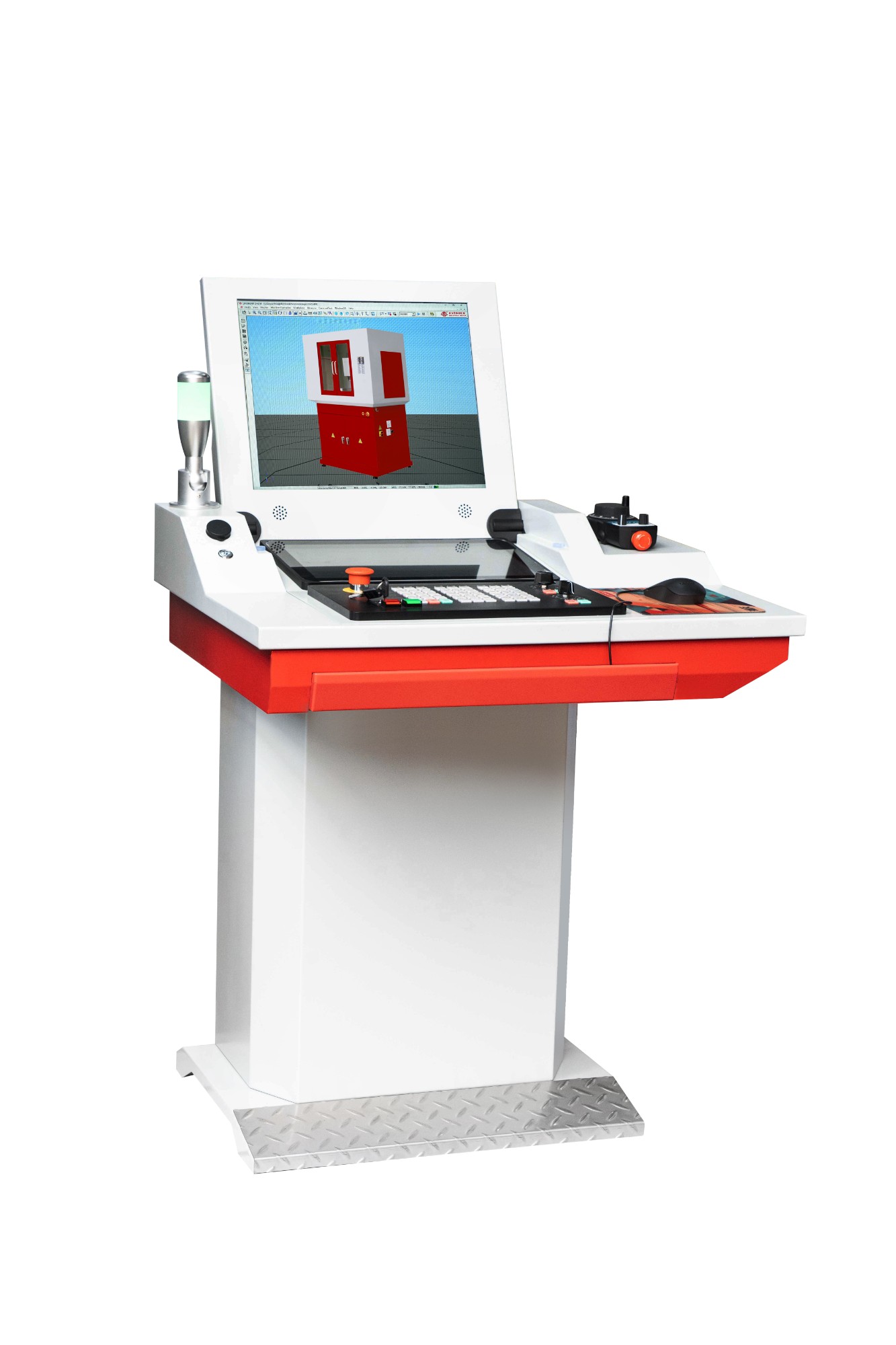

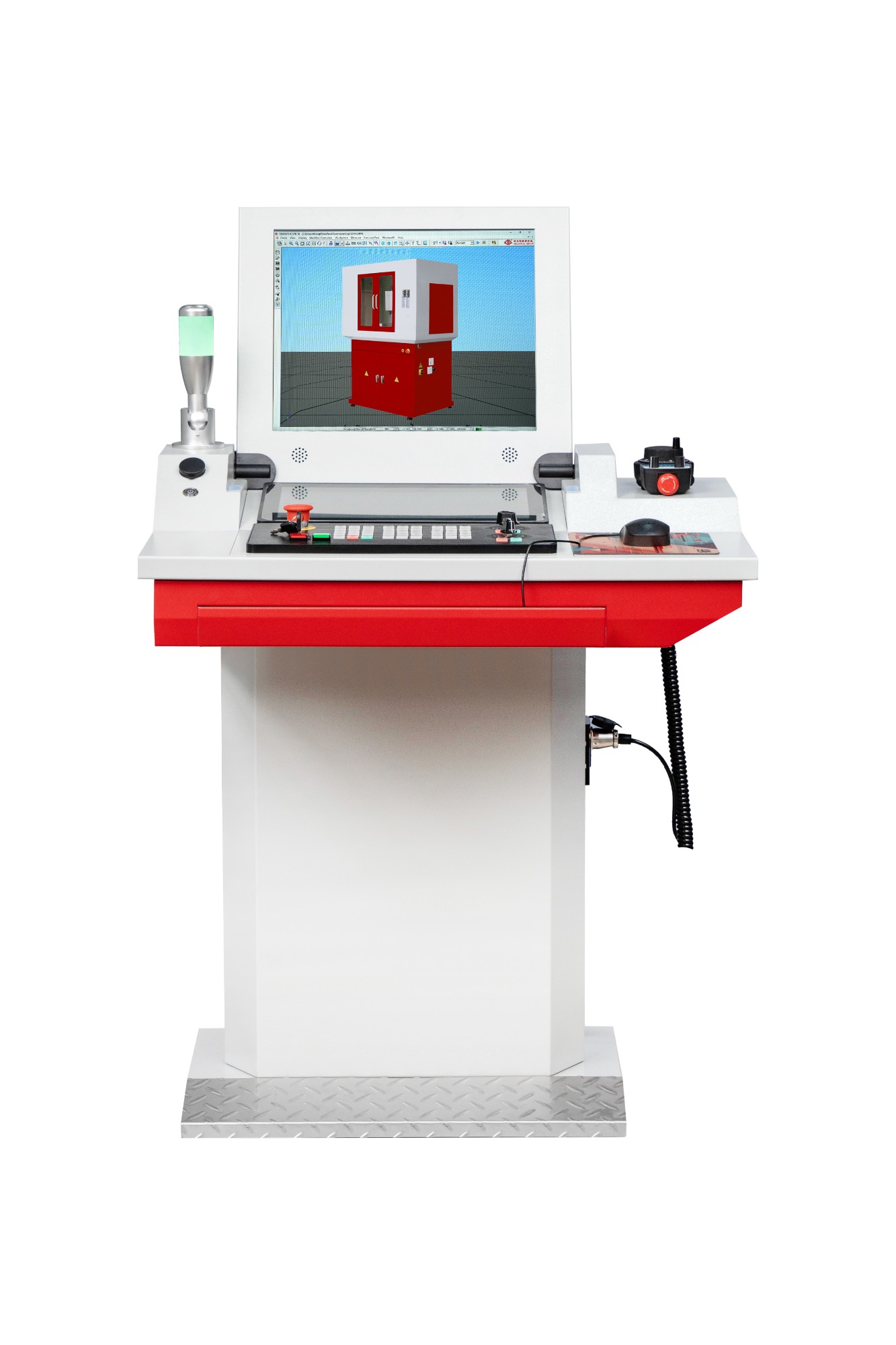

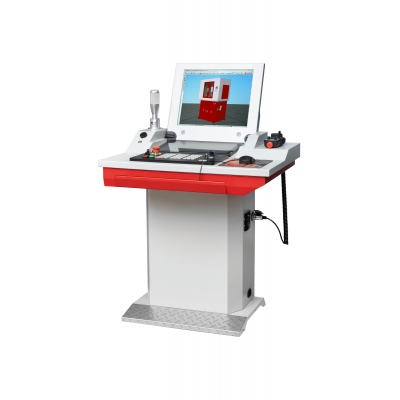

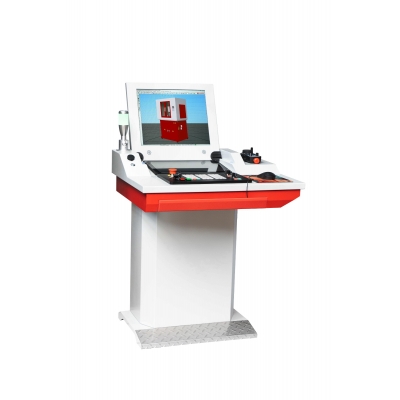

USW3虚拟机床

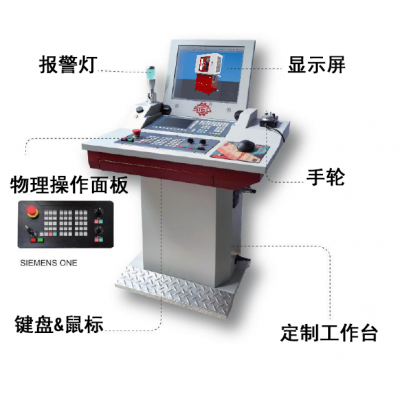

三轴虚拟机床USW3由三轴仿真软件SSS3、工作台、物理面板组成。
USW3虚拟机床可搭配西马特三轴数控机床使用，虚拟机床内建模与真实数控机床完全一致的仿真模型，可在虚拟机床上完成数控机床的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序，可直接发送到真实机床上上进行真实加工。大大提高设备操作的安全性。是数控加工真正的帮手，通过USW3的使用，在真实机床上学生敢动手，愿上手教学实践，可显著提升教学效果。
仿真软件SSS介绍：
SSS不仅是一个G代码程序验证软件，而且还提供了一个数字平台。
SSS包含多种语言和当前主流的数控系统，包括西门子，发那科，海德汉…等超过60个版本。
SSS用于机床加工模拟，包括程序编辑、自动操作、三维实时切削、刀具补偿等。
SSS具有毛坯定义、夹具标定、工件夹紧、基准对刀、刀具安装、撞刀显示等功能

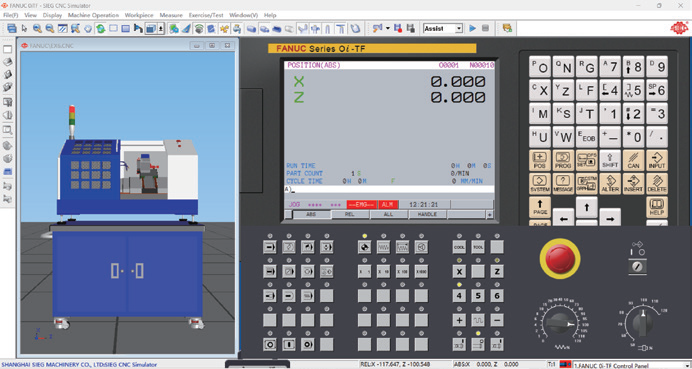

仿真软件SSS截图
二、三轴虚拟机床USW3组成V+PS教学

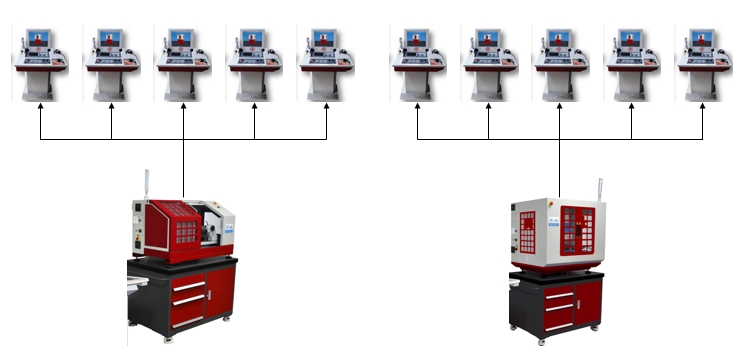

虚拟机床+物理机床解决方案
可以配置一对一(一台机床一台USW3)，也可以一对多(一台机床对多台USW3，由老师分配某台仿真一体机的程序下发到机床)，另外还可以多对多(多台机床对多台USW3，由老师分配某台仿真一体机的程序下发到其中某台机床)，为教学组织增加了各种可能性。
USW3搭配数控机床使用
三、三轴虚拟机床USW3参数
USW3面板与数控系统面板一直，操作面板尺寸：长400mm，宽280mm，铝合金面板整体喷塑，布局与真实面板一致。
虚拟机面板主控部分采用内核为ARM®32位Cortex®-M3CPU，72MHz最大频率，1.25DMIPS/MHz (Dhrystone2.1)的处理器来与上位机通讯，系统(芯片)由四部分组成：震荡电路、复位电路、电源供电部分和烧录程序电路。
虚拟机硬件面板与上位机通过USB进行通讯，通讯设备发送给上位机软件进行相应动作的处理和反馈。系统按键理论响应时间小于20ms。
虚拟机硬件面板配备外置6轴独立手轮，最小移动量为0.001mm, 通过系统与仿真系统协同控制机床模块的运动。
虚拟机仿真加工时能够输出机床生产运行加工的声音。
虚拟机能输出仿真机床运行状态，安装在虚拟机上的三色灯同系统里面仿真机床三色灯状态同步。
虚拟机能够实现机床操作全过程的仿真和加工运行全环境的仿真，能够仿真机床的操作过程（机床上电、手动回参考点、手轮操作对刀、设定刀长和坐标系需包含仿真数控系统的设定界面、程序输入需包含仿真数控系统的输入界面）、加工过程、程序运行前的轨迹查看等。
操作过程的仿真：包括机床上电断电、急停报警的解除、机床自动门开关、毛坯定义、夹具打表校正、工件装夹后敲平、基准对刀、安装刀具、撞刀后断刀效果（刀具折断模型显示）。
