一、产品信息
西马特W150五轴加工中心是一种小型、教育经济型五轴机床。采用龙门动梁式设计，摇篮式AC转台，带RTCP刀尖跟随功能，是一款真正的五轴五联动数控加工中心，而非3+2式的假五轴。机床可选装广州数控、华中数控、台湾新代、西马特SIEG等五轴数控系统做为人机对话窗口来对机床进行操作的模式。能加工黑色金属不锈钢、45号钢，有色金属铜、铝及塑料和木头等不同材质工件；可进行各种复杂零件的加工。
西马特W150五轴加工中心搭配USW5虚拟机床，虚拟机床内建模与真实五轴加工中心完全一致的仿真模型，可在虚拟机床上完成五轴的仿真编程、工件装夹、坐标设定、仿真加工、程序编译等一系列操作。仿真完成的程序，可直接发送到真实五轴加工中心上进行真实加工。大大提高设备操作的安全性。是五轴加工真正成为学生敢动手，愿上手的教学实践。可显著提升教学效果。

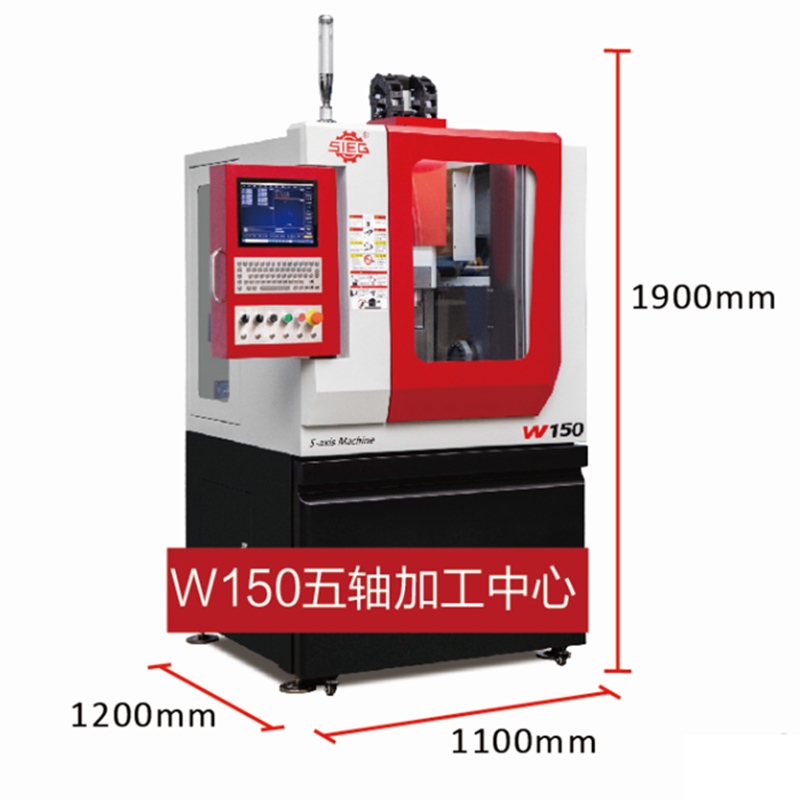

W150五轴加工中心
二、结构特点
高精度总线伺服系统 30000转高转速主轴 台湾丝杆、导轨 进口谐波减速器
摇篮动梁式结构，刚性好、精度好。
相同加工行程下机床的外形尺寸小、能耗低
真5轴机床，系统带RTCP功能。
主轴转速高， 30000r/min。
适用于中小零件高精度和复杂零件加工。
机床配套有数字孪生模型仿真软件，解决了5轴机床操作难度大，和实际加工危险系数高等难题。
复杂零件加工
三、五轴系统
可选择西马特SIEG、台湾新代、华中数控、广州数控五轴数控系统。
四、随机附件
机床随机附件表 | |||
序号 | 名称 | 规格 | 数量 |
1 | 自定心虎钳 | 1 | |
2 | 内六角扳手 | 3、4、5、6、8、10mm | 1 |
3 | 基准刀柄+基准刀 | ISO20 | 1 |
4 | 加工刀柄 | ISO20 | 4 |
5 | 拉钉 | 4 | |
6 | 弹簧夹头 | ER16（4、6、8、10mm） | 4 |
7 | 加工刀具 | φ4、6、8、10mm | 4 |
8 | T型螺母 | 4 | |
9 | 刀柄扳手 | 2 | |
10 | 手脉 | 1 | |
11 | 冷却水箱 | 1 | |
12 | 气枪 | 1 | |
13 | 对刀仪 | 1 | |
14 | 使用说明书 | 1 | |
规格参数
| 类别 | 项目 | 参数 | 单位 |
| 工作台 | 工作台尺寸 | 180 | mm |
| 最大载重 | 20 | kg | |
| 加工范围 | X轴行程 | 225 | mm |
| Y轴行程 | 350 | mm | |
| Z轴行程 | 205 | mm | |
| A轴摆动角度 | -110°+90° | ° | |
| C轴摆动角度 | 360 | ° | |
| 快速移动速度 | X/Y/Z轴 | 6 | m/min |
| A轴摆动速度 | 27 | rpm | |
| C轴摆动速度 | 27 | rpm | |
| 主轴 | 主轴锥孔 | ISO20 | |
| 主轴转速 | 24000 | r/min | |
| 主轴功率 | 2.2 | KW | |
| 刀库 | 刀库容量 | 12 | 把 |
| 最大刀具长度 | 120 | mm | |
| 精度 | X/Y/Z 轴定位精度 | 0.01 | mm |
| A/C轴定位精度 | 40 | 角秒 | |
| X/Y/Z 轴重复定位精度 | 0.002 | mm | |
| A/C轴重复定位精度 | 20 | 角秒 | |
| 其它 | 机床重量 | 950 | kg |
| 机床总功率 | 6 | KVA | |
| 机床外形尺寸 | 1200×1200×2300 | mm |
