一、产品信息

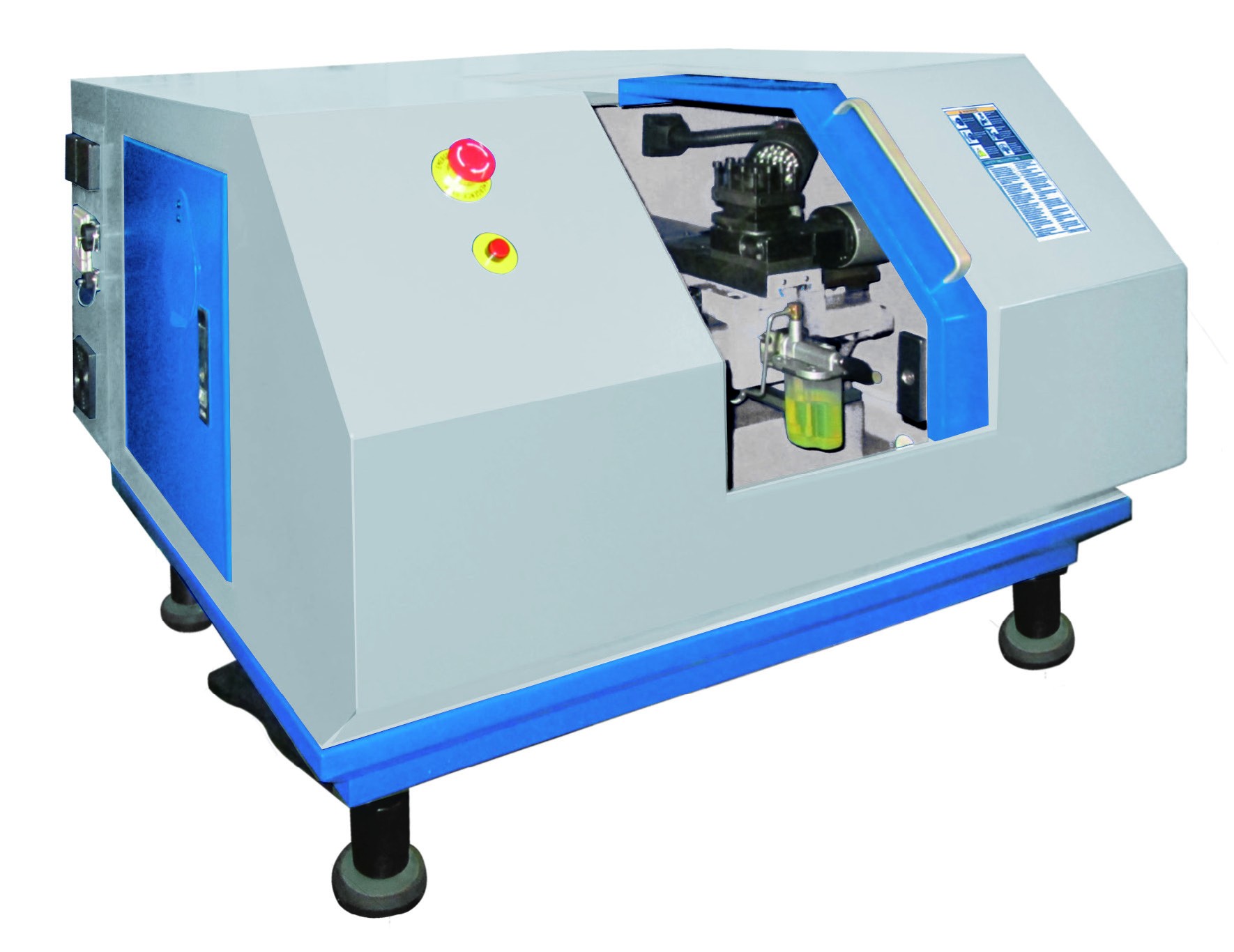

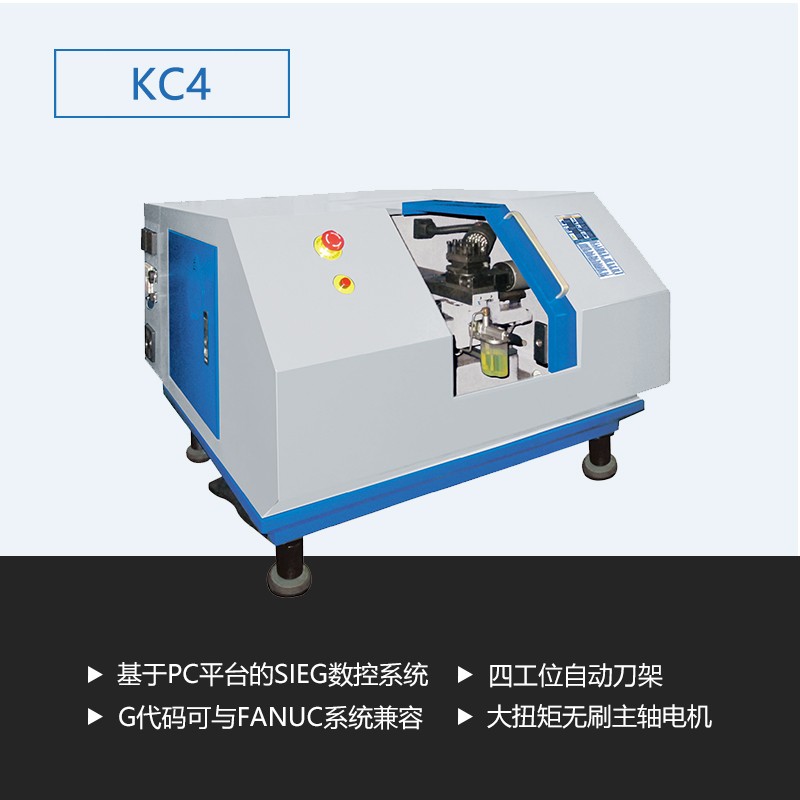

数控车床KC4（工业版）
KC4是一款经济型的数控车床，以极低的投资成本为客户提供极高的产品产量，高效率无刷主轴电机，铸铁结构，保证了刚性最大，车削精度最高。先进的数控软件可在最短的时间内加工出高品质的零件，不仅可以加工圆柱表面，也可以镗、开槽、切割等，由普通电脑控制，操作简便，价格适中，采用基于PC控制的SIEG高级控制器，是目前市场极具性价比的小型数控车床。
KC4（工业版）
KC4工业版只含裸机、随机附件及SIEG系统，SIEG系统需搭配电脑使用，用户需自备电脑。

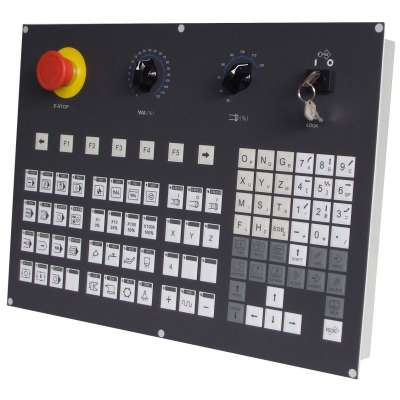

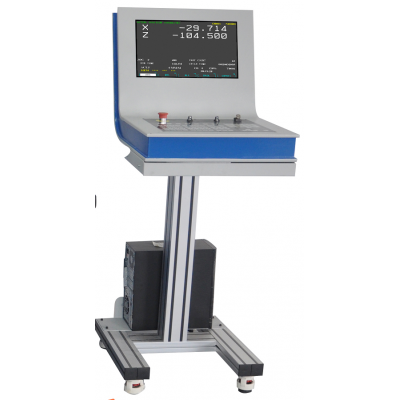

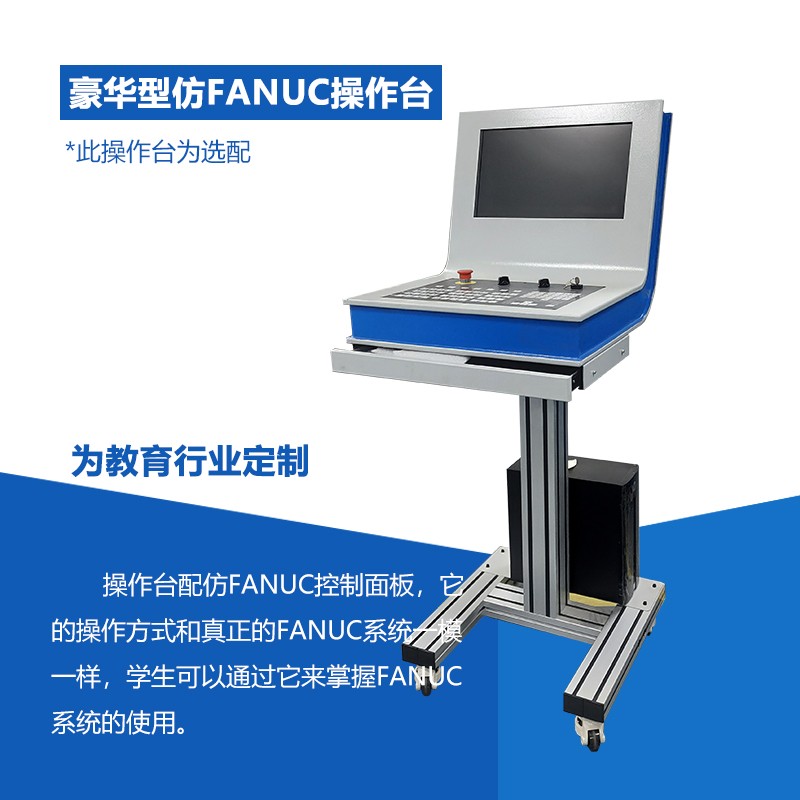

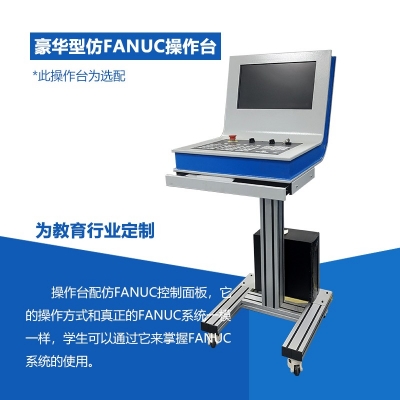

（可选配豪华仿Fanuc工作台代替电脑）
KC4（工业版）清单 | |||
序号 | 品名 | 数量 | 备注 |
1 | 数控车床KC4 | 1 | |
2 | SIEG系统 | 1 | |
3 | 随机附件 | 1 | 见随机附件清单 |

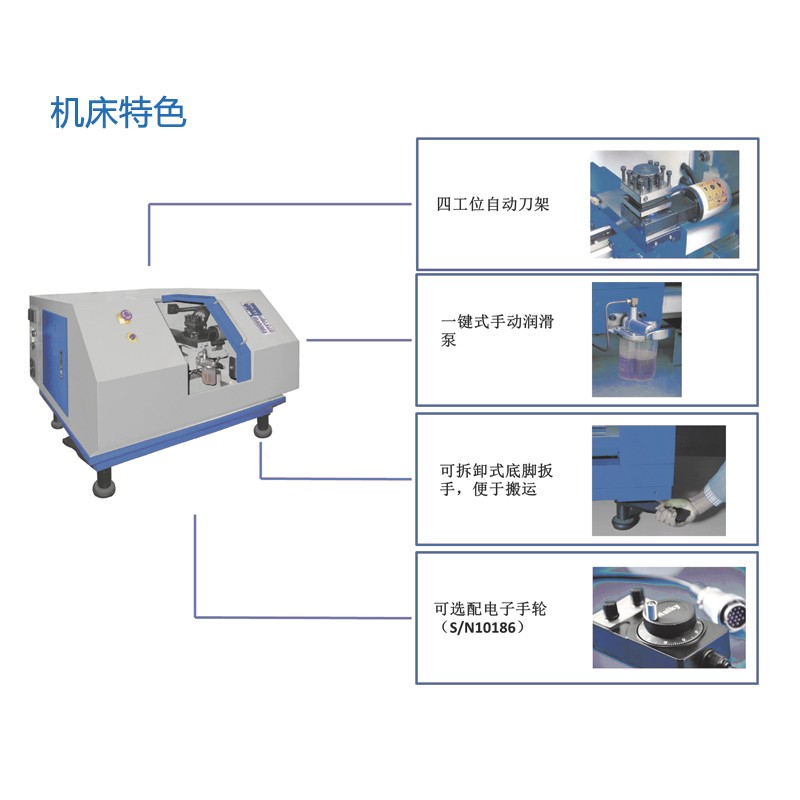

二、产品特色
■基于PC平台的数控系统，可靠性高，操作简便
■精选优质材料铸造，结构紧凑
■通过以太网口与计算机连接
■高强度铸造硬轨
■G代码可与FANUC兼容
■台湾制造滚珠丝杆
■安全可靠的全防护罩壳
无刷电机：
1、具有传统直流电机的优点，同时又取消了碳刷、滑环结构
2、可以低速大功率运行，可以省去减速机直接驱动大的负载
3、体积小、重量轻、出力大
4、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小
5、无级调速，调速范围广，过载能力强
6、效率高，电机本身没有励磁损耗和碳刷损耗，消除了多级减速耗
7、可靠性高，稳定性好，适应性强，维修与保养简单
8、耐颠簸震动，噪音低，震动小，运转平滑，寿命长
三、随机附件
序号 | 品名 | 型号 | 规格 | 数量 |
1 | 数控车床 | KC4 | 1 | |
2 | 使用说明书 | KC4 | 1 | |
3 | 资料光盘 | SIEG TURNING | 1 | |
4 | 双头板手 | 8*10、12*14 | 各1 | |
5 | 内六角扳手 | 2、2.5、3、4 | 各1 | |
6 | 呆顶尖 | KC60321/KC60219 | MT2.MT3 | 各1 |
7 | 网线 | 3M | 1 | |
8 | 卡盘反爪 | 与实际卡盘配套 | 1套 | |
9 | 卡盘钥匙 | 与实际卡盘配套 | 1 | |
10 | 玻璃熔丝管 | φ5×20 (110V配15A保险丝，230V配10A保险丝) | 1 | |
11 | 工具箱 | 1 |
四、SIEG系统

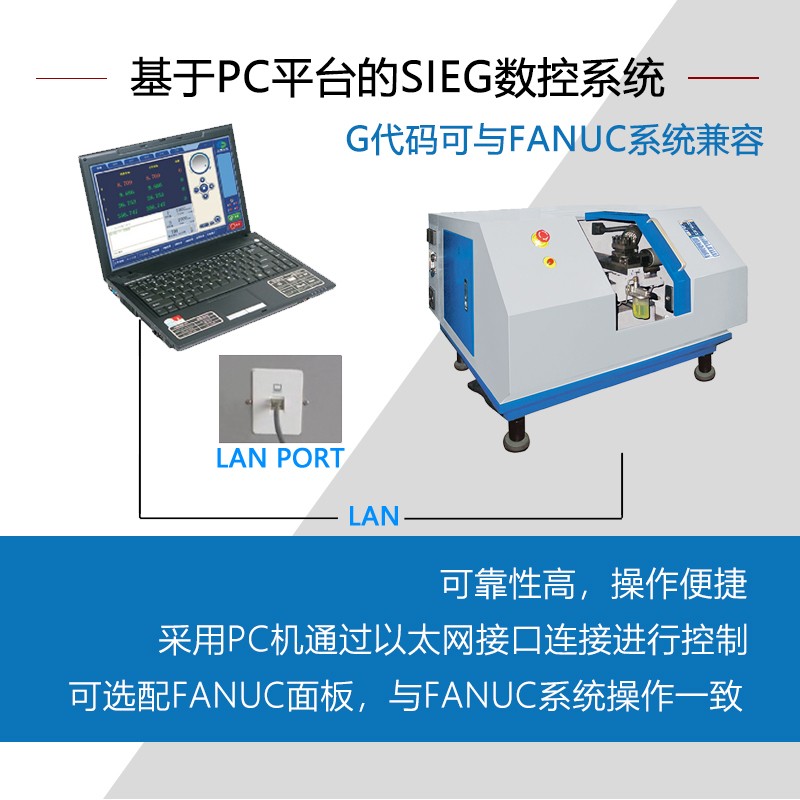

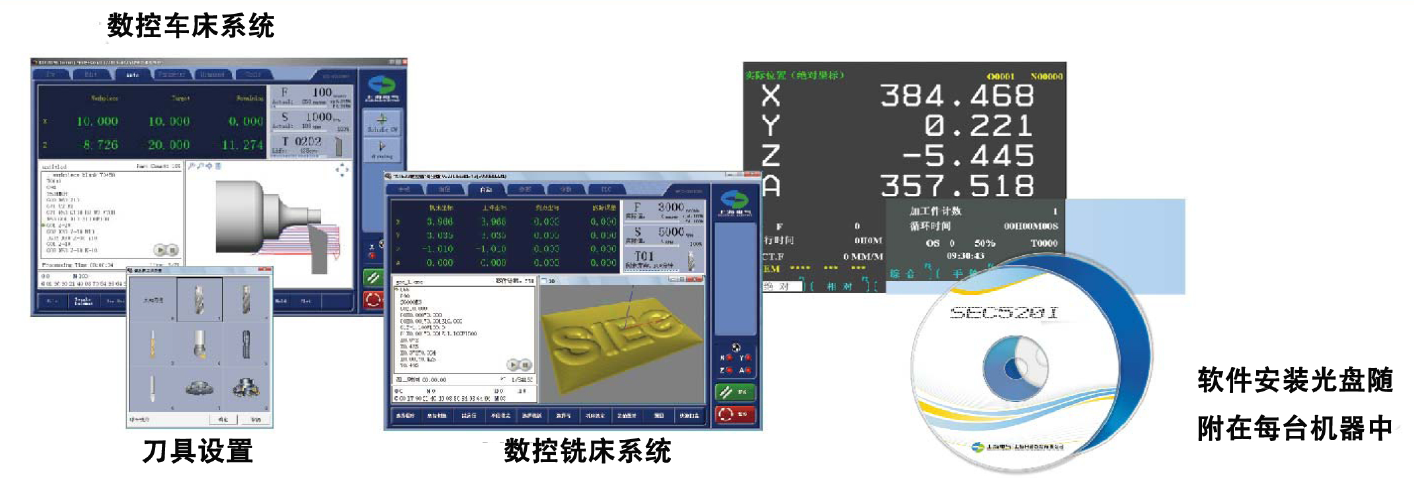

操作系统采用由西马特自行研发的基于PC平台的SIEG数控系统,系统可靠性高，操作简单。通过以太网与计算机链接，G代码可与FANUC系统兼容。
SIEG是一款基于电脑控制的数控系统。软件光盘随机附送，将电脑和机器使用网线连接，然后将软件光盘装载到光驱，安装软件，设置好参数之后，即可开始加工。
特点:
1、可选多语言操作界面，如英语、法语、德语等等。
2、可识别G代码程序，可手动编写小程序，封闭循环，子程序等等。并且全部可适用于Fanuc系统。
3、提供多I/O接口，扩展性强，支持在线梯形图编程。
4、支持自动换刀和刀具磨损管理。
5、支持双向螺距误差补偿
规格参数
加工范围 | 车床最大回转直径 | 200mm |
滑板上面最大回转直径 | 100mm | |
两顶尖的距离 | 380mm | |
主轴 | 卡盘规格 | 100mm |
主轴转速 | 100-3000r/min | |
主轴通孔 | 20mm | |
主轴规格 | MT3 | |
主轴电机功率 | 500W | |
进给轴 | X轴行程 | 150mm |
Z轴行程 | 280mm | |
最大移动速度 | 2000mm/min | |
最大进给速度 | 500mm/min | |
进给电机 | 2.2Nm | |
刀架 | 刀位数 | 4 |
刀具尺寸(4把外刀） | 8×8mm | |
尾座 | 尾座套筒锥度 | MT2 |
套筒直径 | 17mm | |
套筒行程 | 50mm | |
精度 | 定位精度 | 0.015mm |
重复定位精度 | 0.01mm | |
其他 | 电源 | 230/120V |
机床重量（净重/毛重） | 190/225kg | |

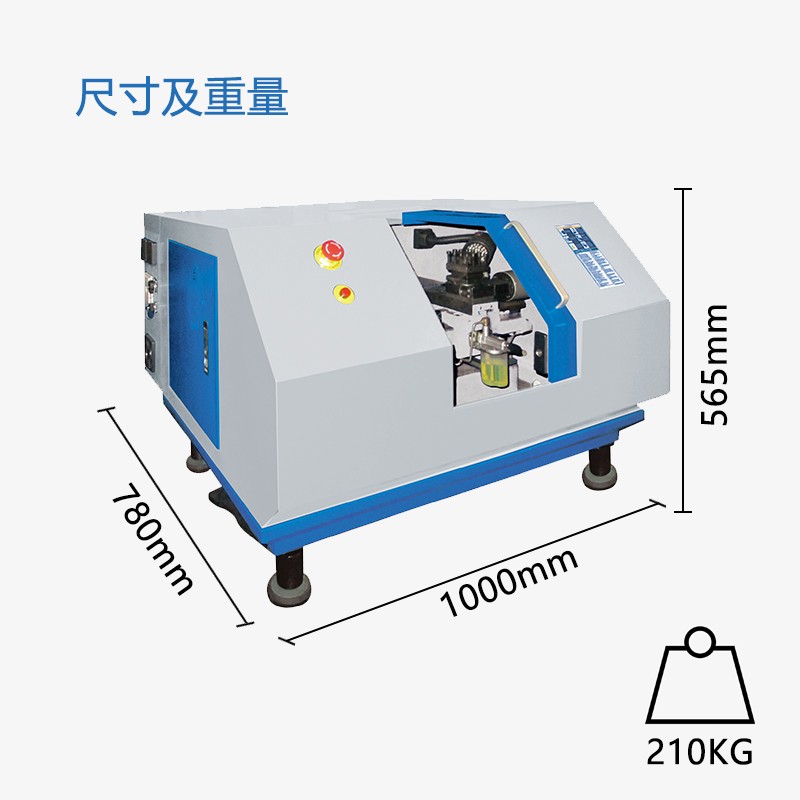

机床尺寸 | 1000×780×565mm | |
包装尺寸 | 1170×950×790mm |
