详细信息
一、产品信息

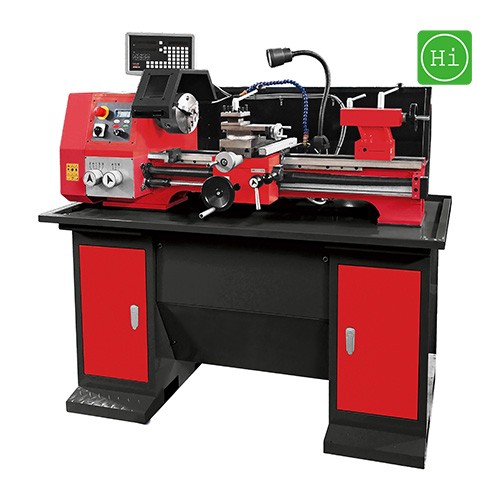

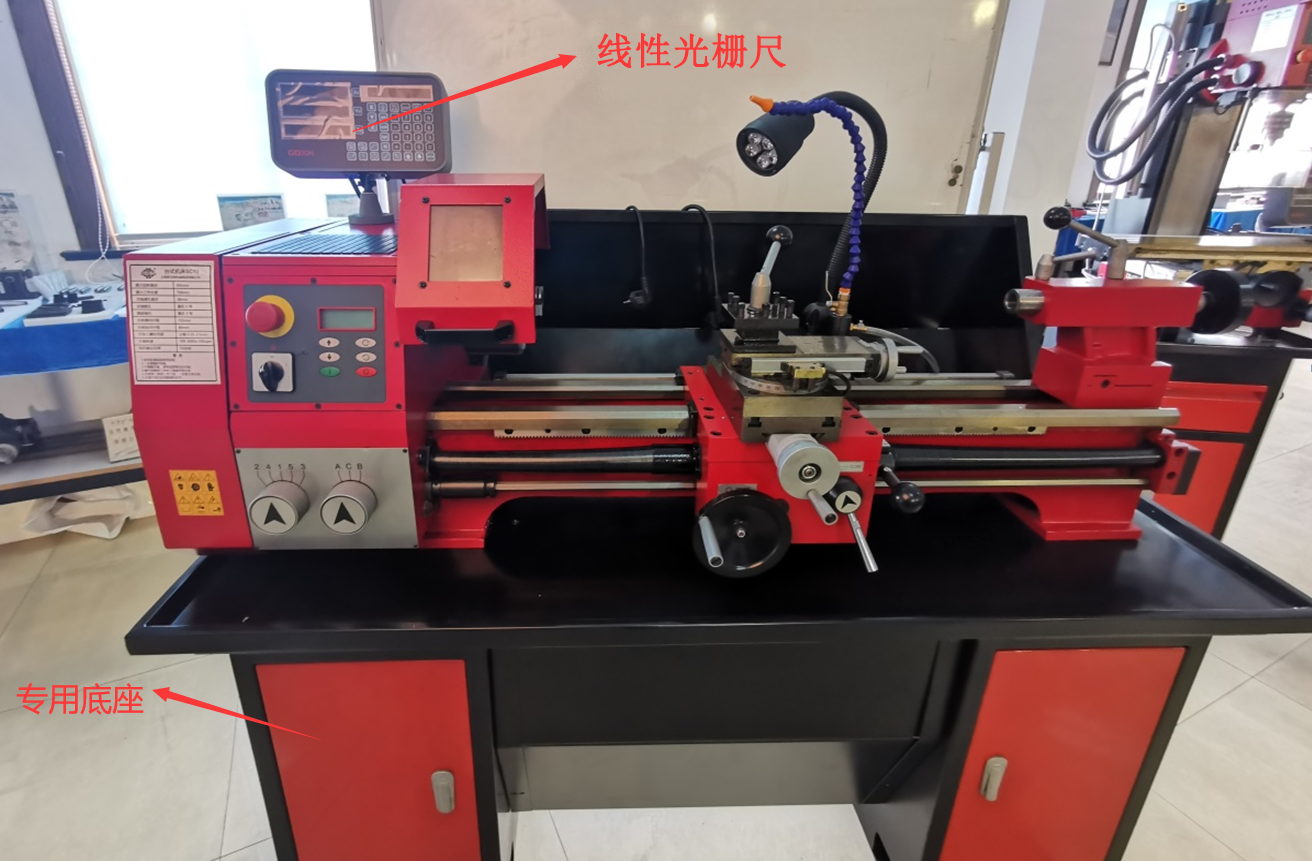

西马特SC10-plus是SC10升级款，增加专用底座，安装高精度光栅尺
无刷电机 低速大扭矩 无极变速 精准控制转速
挂轮不脏手设计，外置圆形换挡手柄
四定位刀架 噪音低 电机免维护
可加工铝、铜、铁、钢等金属制品
在SC10原有的基础上升级了：
| 1) 带冷却水箱 |
| 2) 装二轴DIGI数显 |
| 3) 装LED工作灯 |
| 4) 配新款红门底座 |
原SC10的基础上升级配备三轴蓝牙数显与标准底座
| 1.车床挂轮表 | 2.车床急停开关 | 3.主轴加、减速按钮 |
| 4.车床、钻床转换开关 | 5.主轴启动按钮 | 6.主轴停止按钮 |
| 7.变速齿轮箱 | 8.过载离合器 | 9.三爪卡盘 |
| 10.挡块 | 11.纵向移动手轮 | 12.横向移动手轮 |
| 13.开合螺母手柄 | 14.纵/横向进给手柄 | 15.尾座手轮 |
| 16.尾座锁紧手柄 | 17.尾座套筒锁紧手柄 | 18.小拖板手轮 |
| 19.中拖板 | 20.刀架锁紧手柄 | 21.大拖板 |
| 22.卡盘防护罩 | 23.主轴正反转按钮 | 24.主轴速度显示 |
二、产品特色
1500w大功率无刷电机
高精度光栅尺
专用机床底座
超静音
双向自动进刀
质感启停开关
金属超大调速旋扭
安全开关
转速数显
一键切换正反转
无级变速
四工位刀架
过载保护
四防二限
四防护：卡盘防护、刀架防护、通孔防护、丝杆防护
两限位：尾座防跌落限位、卡盘限位
三、产品细节
四、随机附件
序号 | 名称 | 规格或型号 | 数量 | 备注 |
1 | 花盘 | 200mm | 1个 | |
2 | 中心架 | 125mm | 1个 | |
3 | 跟刀架 | 125mm | 1个 | |
4 | 活顶尖 | 莫氏2号 | 1个 | |
5 | 四爪卡盘 | 125mm | 1个 | |
6 | 四爪卡盘座 | 125mm | 1个 | |
7 | 三爪卡盘座 | 125mm | 1个 | |
8 | 卡盘法兰 | 130mm | 1个 | |
9 | 卡盘法兰 | 160mm | 1个 | |
10 | 快换刀架 | 三件套 | 1套 | |
11 | 切削刀具 | 二件套 | 1套 | 外圆刀、切刀 |
12 | 机床底座及油盘 | CJ9525C.16A-00或CJ9525C.16B-00或CJ9525C.16C-00 | 1套 | |
13 | 垂向拖板 | CT | 1套 | |
14 | 单头扳手 | □28 | 1个 | 与垂向拖板配套供应 |
15 | 内六角圆柱头螺钉 | M8×16 | 2个 | 与垂向拖板配套供应 |
16 | 铣磨头 | XMT | 1套 |
规格参数
| 床身上工件最大回转直径 | 305mm |
| 最大工件长度 | 700mm |
| 主轴通孔直径 | 38mm |
| 主轴内孔锥度 | 莫氏5号 |
| 主轴转速范围（6级） | 莫氏3号 |
| 拖板横向行程 | 155mm |
| 拖板纵向行程 | 80mm |
| 可加工螺纹范围 | 公制 0.25-2.5mm（14种规格） |
| 主轴转速范围 | 100-2000±10%rpm |
| 电机输出功率 | 1500w |
| 车床外出尺寸 | 1500*750*730mm |
| 包装尺寸 | 1550*890*670mm |
| 净重/毛重 | 215/255kg |
